Cadence FSP:FPGA-PCB系统化协同

2013-10-23 22:42 来源:电子信息网 作者:和静

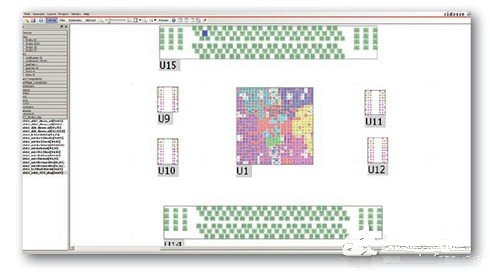

在设计方面,客户可直接定义FPGA及其他零件的连线关系,节省在其他工具设计再转入Schematic、PCB的时间,以目前常应用的DDR2、DDR3、PCI Express设计,皆可透过FSP产生FPGA和memory DIMM或多个FPGA间的连线关系。

3

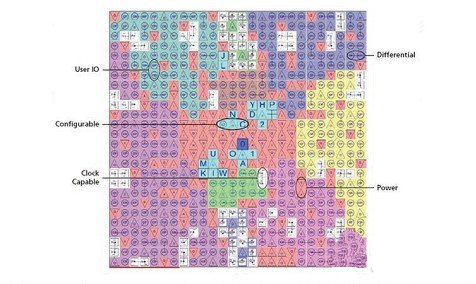

FPGA Device Rules

FSP的library内包含FPGA models,明定了FPGA vendor 提供的pin脚位的位置及电气特性。

4

而这些FPGA models可确保设计时会依照FPGA vendor所定义的I/O bank来使用,有了这些定义可以更方便地在此系统中将群组和群组或功能相同的pin做最优化。

Tight Integration With Cadence Design Creation

FSP可自动产生相对应的DE-CIS、DE-HDL线路图及零件,客户也可自订或一句FPGA的bank自动切割symbol的大小。

5

< 1 2
Cadence FSP FPGA-PCB
