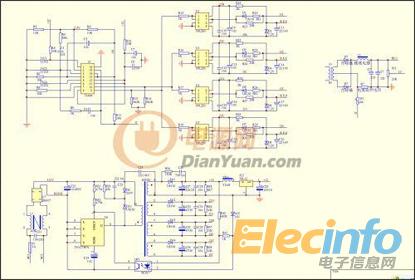

下图为电原理图，尽供参考：
在这个完成的电路中，494的地和变压器的次级是共地的，其它全是隔离的。关断用负压是为了适应IGBT管。这样电流采用和电压采样都不要隔离反馈。部分初学者会关心许多494的反馈电压都是都是接到IC-1。但是这样IC-1角的电压变化范围小，占空比变换范围大，这样会不会造成脉冲波形比不稳定，电压飘移或者是波形畸变？其实，上图这个电路中IC-4上稳压，实际上是用来改变死区，改变死区直接的后果就是改变了D，改变了D的直接后果就是完成了稳压，这是没有任何问题的。而且494的3脚是二个误差放大器的输出端，而一般494的经典用法是一个运放管稳压，另一个运放管限流，如果是3脚做为受控端，这二个功率就无法实现，除非在外面再加二个运放。

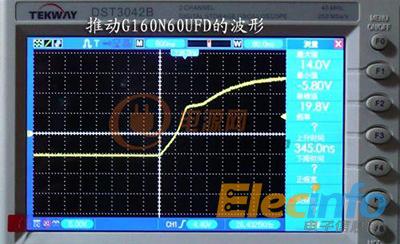

下面是一组推动功率管的波形

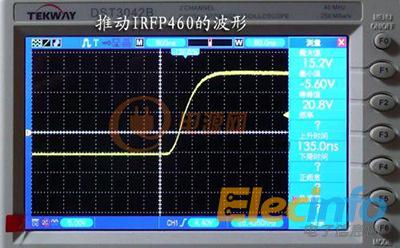

推动IRFP460的波形：

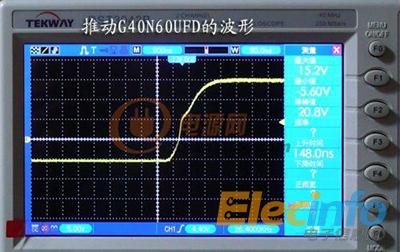

下图是推动IGBT管G40N60的波形：

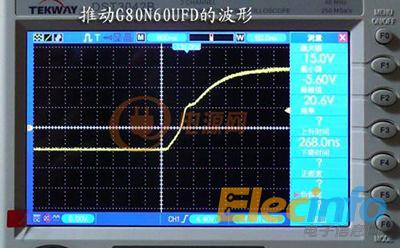

由此我们可以看到，推动G80N60还是没有问题的，该管100度时40A，因此预计这个驱动板推动3000W以下的电源是可行的。
