无刷电机控制器简单说来就是可以为三相无刷电机提供封闭回路的换向控制信号的一个装置，同时利用模式对电机进行有效的保护。那么对于新手来说，其控制电路或许有一定难度，本文将举例说明电解电容和电阻分别在其中起到的作用。

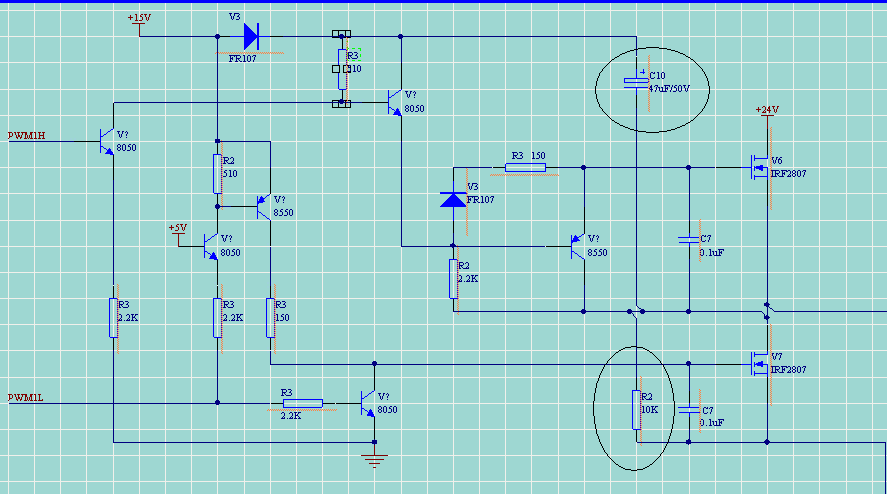

无刷电机的控制电路，是取代IR2103芯片的分立元件的电路。
图中靠进R3的那个三极管应该是S8550，画圈的电容在电路中起提升电压的作用。(当电机旋转的时候15V的电压驱动不了MOS管，必须提高驱动电压) 。
