"幅移键控法(ASK)的载波幅度是随着调制信号而变化的, 其最简单的形式是,载波在二进制调制信号控制下通断, 此时又可称作开关键控法(OOK)"虽然BLE ZIGBEE技术已经成为主流的射频通信技术,由于成本因素,目前依然有很多产品在使用ASK/OOK通信。以前在测试ASK/OOK信号时需要有一个指定频率的射频接收模块,然后使用逻辑分析仪测量输出的波形。现在,只要有一个速度稍稍快一点的示波器,其实完全可以不需要任何射频模块,直接使用示波器查看ASK/OOK信号。

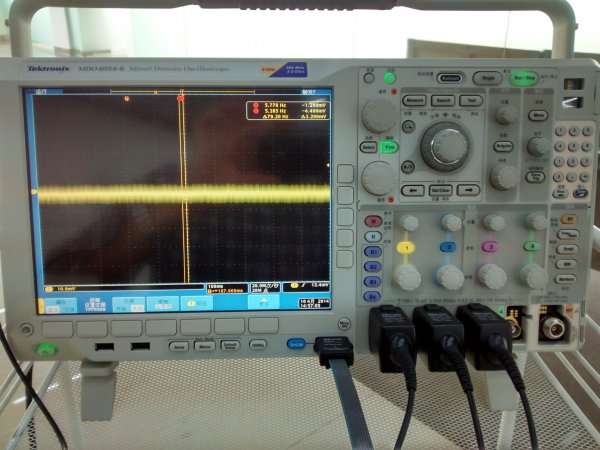

1.准备一示波器,开启一个通道,调成10mV或50mV每格。

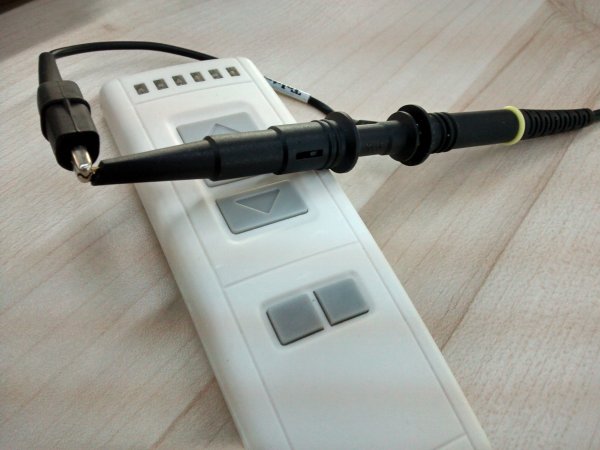

2.然后将表笔测试头与地短接,放在ASK/OOK发射器上。这里使用一个窗帘的遥控器。

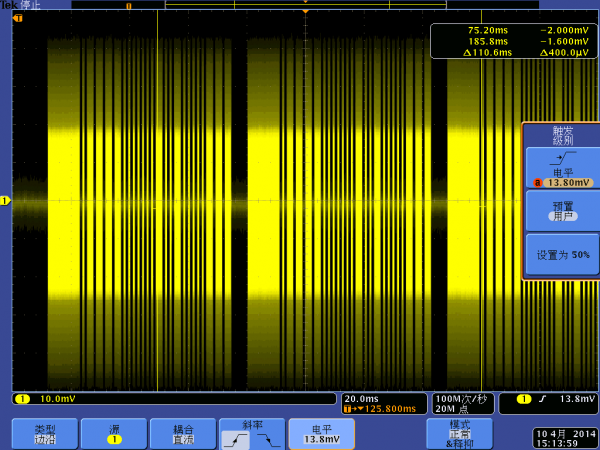

3.设置好相应的触发模式,然后按下遥控器,会看到下面的图像。显示发出来的三包数据,其它后边还有。但这些已经够用了。
