很多年前一些电源厂商多数都是在电源产品中使用被动PFC模块。而PFC模块是一个减少谐波电流，并且将非线性负载转换成线性负载的过滤器，电容和电感所产生的功率因数则会向单位值跟近一些。所以下面我们就来说说主动PFC和被动PFC电路。被动PFC相对主动PFC，功率因数较低，并且被动PFC只适用于230V高压电网，对于115V低压电网，被动PFC还需要一个倍压器以适应电网规格。不过，被动PFC比主动PFC的效能要高!

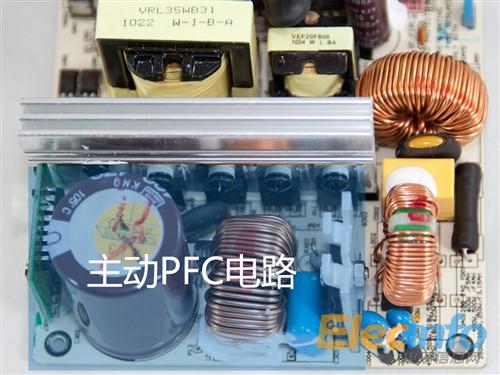

主动PC电路
主动PFC是一个通过PWM，也就是脉冲宽度调制控制电流波形的AC-DC整流器。最开始AC电压通过整流桥整流。然后PWM触发主动PFC电路中的MOSFET管，分离中间直流电压到恒定脉冲序列。这些脉冲信号通过滤波电容，将相对平顺的电流送到主开关电路。而在此之前，我们还会看到一个大个的电感线圈，而这个大电感可以对突然涌入的电流起到缓冲和梳理的作用，当然磁线圈也是电抗产生的重要元件。此外，在主动PFC电路中我们还会看到一个热敏电阻，同样是用来限制突然涌入的电流，特别是当电源通电以及启动时。
