1.前言
如今电源电子行业发展迅速,对于熟悉这一行的人来说不难发现单片机具有高集成度、高稳定性和成本低廉等特点,因而在电子设计中得到广泛应用。当然设计弊端也显而易见,使用数显技术虽然成本低廉,但是显示内容限且单一,不能满足新颖多变显示需求;使用CRT或者彩色液晶显示器可以显示很多内容,但是存在着设计复杂、高额的成本和浪费资源等缺点。因此,实际工作中要化繁为简,降低成本,设计出更为实用的产品。
2.基本原理

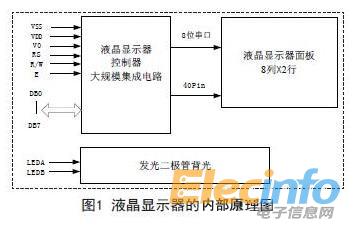

LC0811-SL由液晶显示器控制器和液晶显示器面板以及发光二极管背光三部分组成。其中液晶显示器显示控制器是整个显示器的核心部分。其内部结构图如图1所示。
2.1 电源

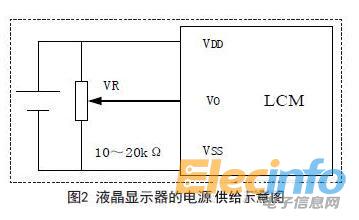

液晶显示器使用5V直流电源,电源供给示意图如图2所示。
2.2 管脚功能定义

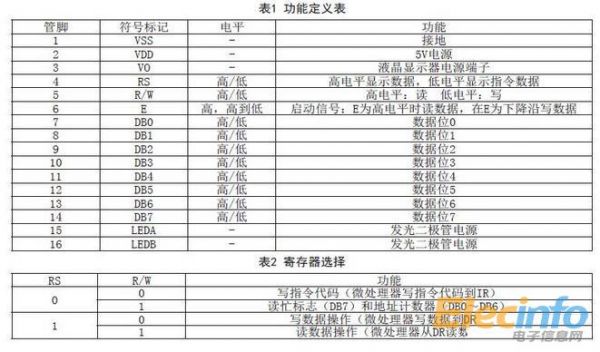

LC0811-SL具有16个管脚(PIN),具体功能定义如表1、表2所示。
