光幕是电子测量系统中应用较为常见的一种设备，其利用光幕来测量恒速传送带上的物体高度、长度、宽度等一系列数据，以便为后续电子系统提供相应准确的参数。这次和大家具体说说利用单片机实现物体高度测量的光幕测量方法。
光幕测量物体高度的基本原理

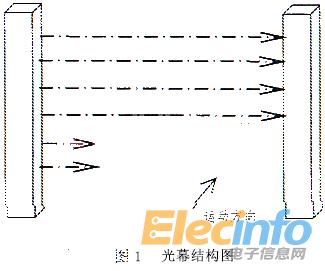

图1所示是一个用普通光幕测量物体高度的测试原理结构示意图。图中，光幕的一边等间距安装有多个红外发射管，另一边相应的有相同数量同样排列的红外接收管，每一个红外发射管都对应有一个相应的红外接收管，且安装在同一条直线上。当同一条直线上的红外发射管、红外接收管之间没有障碍物时，红外发射管发出的调制信号(光信号)能顺利到达红外接收管。红外接收管接收到调制信号后，相应的电路输出低电平，而在有障碍物的情况下，红外发射管发出的调制信号(光信号)不能顺利到达红外接收管，这时该红外接收管接收不到调制信号，相应的电路输出为高电平。当光幕中没有物体通过时，所有红外发射管发出的调制信号(光信号)都能顺利到达另一侧的相应红外接收管，从而使内部电路全部输出低电平。
这样，通过对内部电路状态进行分析就可以得出物体的高度信息。由于上下相邻光路可能会相互干扰，因此，选取的红外发光管的发射角度要小于15%26;#176;，此外，考虑到光幕要有一定的宽度，因而还应对红外发射管发出的信号进行调制。但在实际制作中，上下两路总存在干扰，很难提高测量精度。为了彻底从根本上解决相邻两路的干扰问题，本文给出了一种用C51单片机及相关芯片来实现高度测量的方法。
高度测量光幕系统结构及工作过程
器件的红外发射和接收通路数目理论上最大可有215个，考虑到实际光幕的高度和上下通路之间的间距，一般不会超过64个。为方便介绍，本文以通路数16为例，且按安装的高度从高到低依次标为1路、2路、3路。……16路。发射和接收部分的多路选择开关选用常见的多路选择器(如7LS15系列)。发送端的多路选择器的A0～A3接单片机的P1.0～P1.3，接收端的多路选择器的A0～A3接单片机的P1.4～P1.7，并入串出模块和串入并出模块选用8位移位寄存器(如74lLS165和74HC595)。并入串出模块的装载信号Ld=P1.4%26;#183;WR 串入并出模块的数据读出信号 E =P1.5%26;#183;RD。移位控制信号端接TE同步信号。RAM用来存储数据，可将其接在单片机的P0和P2口上。其容量的大小视处理的数据量的多少而定。本文选择1kB。同步信号TE和移位时钟CP可用单片机的定时器产生，也可用CP时钟8分频来作为TE信号。对串入并出模块的读和对并入串出模块的写均可通过中断方式来完成。
