波形识别靠这个 教你识别节能灯波形

2014-08-13 10:31 来源:电子信息网 作者:云际

识别波形对于新手来说是重要的,也是相对困难的一件事,本文小编就将教你如何测量识别节能灯波形

第一个波形是:

1

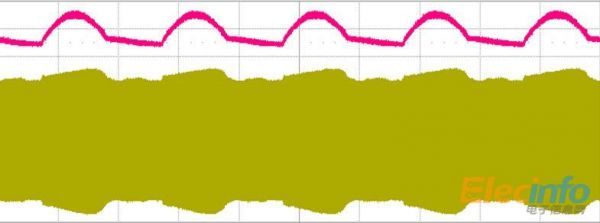

节能灯工作时线电压和灯电流的关系波形,红色的是电解电容两端的电压波形,黄色的是灯电流波形!

测量仪器:立科示波器

测量方法:

用电压探头接在电解两端,用电流探头套在灯管的一端,同时看二者的波形。

我们可以看到:灯电流的跟着线电压走,灯电流的峰值和有效值的比值就是波峰比,线电压的波动大,灯电流的波动也大,为了减少灯电流的波动,也就是波峰比,那么就必须减少线电压的波动,也就是纹波!红色的电压波形上升时,电解电容在充电,下降时在放电!示波器可以显示灯电流的有效值,我们按照这个有效值来调整灯管的电流!调节的元件主要的就是谐振电感!

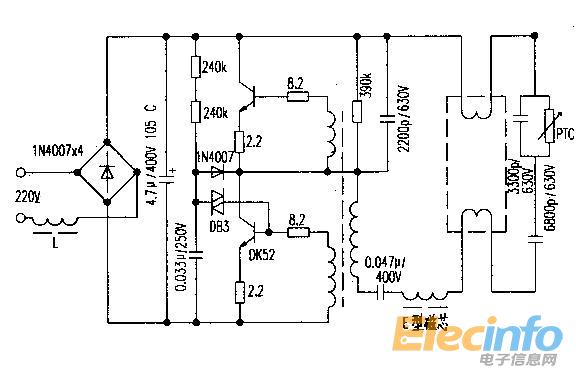

下图为电路图:
