电源设计中,如果出现EMI现象,这无疑是最大的干扰源之一。工程师通常所说的EMI可以理解为电磁干扰,电磁干扰其实存在于我们日常生活中的所有电器设备中,只不过干扰程度不同。其最大的负面作用就是会影响电器设备的正常工作,干扰通信数据的正常传递,那么本文就将帮你轻松了解EMI以及抑制方法。
下面结合一些文献来描述EMI

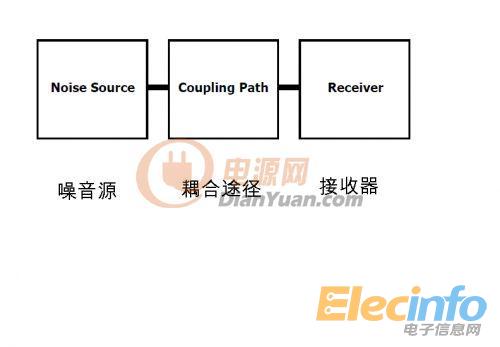

首先EMI 有三个基本面
噪音源:发射干扰的源头, 如同传染病的传染源
耦合途径:传播干扰的载体, 如同传染病传播的载体,食物,水,空气.......
接收器:被干扰的对象,被传染的人。
缺少一样,电磁干扰就不成立了。所以,降低电磁干扰的危害,也有三种办法:
1. 从源头抑制干扰。
2.切断传播途径
3.增强抵抗力,这个就是所谓的EMC(电磁兼容)
先解释几个名词:
传导干扰:也就是噪音通过导线传递的方式。
辐射干扰:也就是噪音通过空间辐射的方式传递。
差模干扰:由于电路中的自身电势差,电流所产成的干扰,比如火线和零线,正极和负极。
共模干扰:由于电路和大地之间的电势差,电流所产生的干扰。
通常我们去实验室测试的项目:
传导发射:测试你的电源通过传导发射出去的干扰是否合格。
辐射发射:测试你的电源通过辐射发射出去的干扰是否合格。
传导抗扰:在具有传导干扰的环境中,你的电源能否正常工作。
辐射抗扰:在具有辐射干扰的环境中,你的电源能否正常工作。
