用对IC!别出心裁的混合信号方案设计

2014-08-29 09:25 来源:电子信息网 作者:娣雾儿

在某些高端领域(如航空航天),不同且不兼容无线电大量涌现构成不少难题,因为在这些领域,不同的设备需要不同的装置,用于机载链路、卫星通信、中继基站、紧急发射器及特定应用的目的。其中,每一个无线电链路都起着至关重要的作用,若疏忽一个细节都会使整个团队失去所需资源。然而,无线电在尺寸、重量、备用电池等方面同样需要考虑成本。随着新要求和新链路的引入,问题就变得越来越严重了。

解决方案也是显而易见的,至少理论上是如此:一款通用型全双工无线电模块,可以用于所有平台,并能在现场根据需要进行动态重配置。如果能实现“一种无线电”的目标,结果将减少负担,带来灵活性和通用性,提高效率,用一组电池可以工作更长时间,从而形成巨大的尺寸、重量和功耗(SWaP)优势。这正是联合战术无线电系统(JTRS)、软件定义无线电(SDR)等方案的基本前提。

然而,使这种通用无线电概念变成现实却比预期要困难得多。虽然摩尔定律促使能满足现实需求的高性能、低功耗处理器(包括FPGA的部署)广泛可用,但提供合适的集成式模拟前端(AFE)的难度却要大得多。对这种功能模块的需求具有复杂、多样和紧迫三个特点,而这些功能模块位于天线与处理器之间,是现实信号世界与数字世界之间的接口。

直到最近,面向这类多功能无线电的实用模拟前端还需要一个重叠并行通道阵列,每个通道旨在覆盖射频频谱的一个特定频段,其带宽与目标信号格式相匹配。这种方式虽然可行,但在最终电脑板占用空间、重量、功耗和成本方面的代价非常高。

高性能单芯片模拟前端解决方案

捷变收发器是平台解决方案产品系列的其中一款产品,该系列包括AD9361 RF收发器IC。 AD9361 RF捷变收发器是一款宽带可编程前端,支持双独立收发器通道,可用于快速增长中的多路输入、多路输出(MIMO)细分市场以及非MIMO市场,满足了极具挑战性的SDR要求,使SDR概念更接近现实。系统处理器可以动态重新配置关键参数(如带宽和RF频率),以适应应用需求,从而带来最佳结果。这款器件还含有多种特性,可以支持各种频率捷变协议。

IC1

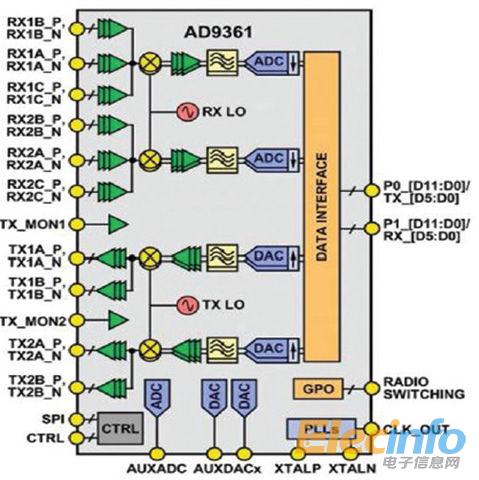

图1:AD9361是一款2 x 2直接变频收发器IC,工作频率范围为70 MHz至6 GHz,具有200 kHz至56 MHz用户可调节带宽以及12位转换器分辨率
