DC-DC转换在嵌入式设计当中并不算一门复杂的技术，但这仅仅是对有经验的设计者或者从事嵌入式的工程师们而言。而对于新手来说，第一次接触DC-DC转换器的设计总会遇到供电电流不足、效率低下等问题。本文就将为大家介绍DC-DC设计金律，帮助大家搞定DC-DC电源转换电路设计。
第一条、搞懂DC-DC电源怎么回事
DC/DC电源电路又称为DC-DC转换电路，其主要功能就是进行输入输出电压转换。一般我们把输入电源电压在72V以内的电压变换过程称为DC-DC转换。常见的电源主要分为车载与通讯系列和通用工业与消费系列，前者的使用的电压一般为48V、36V、24V等，后者使用的电源电压一般在24V以下。不同应用领域规律不同，如PC中常用的是12V、5V、3.3V，模拟电路电源常用5V、15V，数字电路常用3.3V等，现在的FPGA、DSP还用2V以下的电压，诸如1.8V、1.5V、1.2V等。在通信系统中也称二次电源，它是由一次电源或直流电池组提供一个直流输入电压，经DC-DC变换以后在输出端获一个或几个直流电压。
第二条、需要知道 的DC-DC转换电路分类
DC-DC转换电路主要分为以下三大类：
稳压管稳压电路、线性（模拟）稳压电路、开关型稳压电路。
第三条、最简单的稳压管电路设计方案

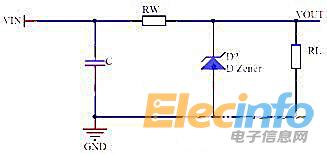

稳压管稳压电路电路结构简单，但是带负载能力差，输出功率小，一般只为芯片提供基准电压，不做电源使用。比较常用的是并联型稳压电路，其电路简图如图（1）所示，
图（1）
选择稳压管时一般可按下述式子估算：
Uz=Vout；
Izmax=(1.5-3)ILmax
Vin=(2-3)Vout
这种电路结构简单，可以抑制输入电压的扰动，但由于受到稳压管最大工作电流限制，同时输出电压又不能任意调节，因此该电路适应于输出电压不需调节，负载电流小，要求不高的场合，该电路常用作对供电电压要求不高的芯片供电。
