电源界朋友都知道，SG3525常用于逆变电源，本文小编就将介绍一款利用SG3525制作的正弦波逆变驱动电路方案。
1、正弦波振荡器、精密整流电路、50HZ同步波发生电路，加法电路等和前次贴子中的基本一样，没有大的变动；供稳压用的误差放大器U3A的接法稍做了一些改动，主要是为了提高抗干扰性能及控制灵敏度等。
2、主芯片SG3525的接法和一般常规接法有点不同，因为3525的11,14脚是“图腾柱”输出，11,14脚接地，屏蔽了图腾柱的下管, 并在13脚接一个上拉是阻做负载，这样做的目的是把原11,14脚的信号合并在一起输出，以大幅度地提高最大比空比。母线电压的利用率也大幅度提高了，可以在94%以上，但从13脚出来的脉冲，是反向的SPWM波，所以要用一个4069把它反回来。
3、对死区时间生产部分进行了重新设计，U7和R31R32R33R34及C20C21C22C23就是死区时间调整电路，当R=47K,C=47P 时，高频波的死区时间大约为2uS，这4个电容要用高频瓷片电容。
特别说明：该电路可以直接推动H桥，但H桥输入端是光藕，其方式是“低电平有效”，如果用的电路是其它推动方式，其要求为“高电平有效”的话，则时序电路和“死区”电路要做一点修改，有图片供参考。
电路的调试比较简单(从原来5个电位器减少到三个电位器)，只要元件没有问题，接线没有错误，一般通电就可以工作，先断开跳线JP1，让电路开环， 调VR1使输出正弦波不削顶，调VR2使正弦波上下半波衔接自然光滑，再合上JP1，调VR3,把输出电压调到预定值就可以了。

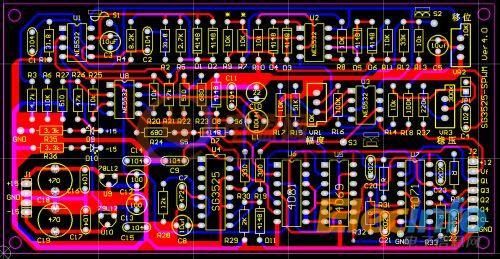

原理图及实物图：
