赛后总结:烦人的单片机干扰 总算排除了

2014-09-17 09:31 来源:电子信息网 作者:娣雾儿

2014年黑龙江省TI杯电子设计大赛结束了,F题(无线电能传输装置)测试已经完成,电子信息网作为主办方祝贺同学们凯旋。虽然比赛结束了,同学们对电源的热情依然没有减少,对于比赛中遇到的单片机问题还做了总结,看看这位同学的问题你有没有遇见过,有没有更好的解决方案。

单片机1

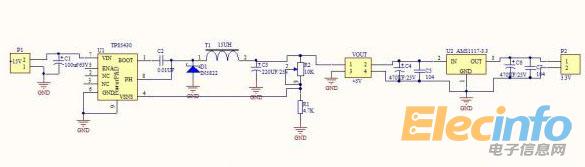

供电电路图

以上是软件供电电路图,软件分为三大部分供电,STM32单片机3.3V供电,超声波测距模块5V供电,1602液晶5V供电,用TI的芯片TPS5430将+15V转化成5V,然后通过线性稳压芯片将+5V转化成+3.3V,从电路图来看,所有的电源模块供一个地。软件写的超声波测距程序,在单片机开发板上测试,比较精准。

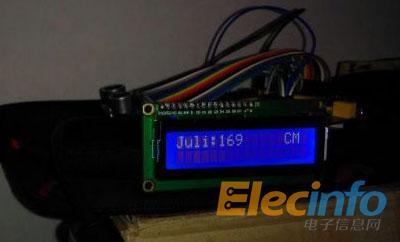

测到天花板之间的距离,测得为169CM,本人身高169CM,站在桌子试了一下,头没撞到顶,加上叠高的一部分正好。

单片机2

远距离测试
