接地层/金属物体的影响
如前所述，接近检测范围取决于给定点的电通密度。为了确保实现最大的检测范围，要求电力线尽可能实现最长的布线距离。然而系统中存在两大会造成传播距离变短的因素。这两大因素是：
● PCB上的接地层
● 设备的金属壳体
PCB上的接地层 – 图6显示了PCB上电容式感应按钮的典型布局类型。

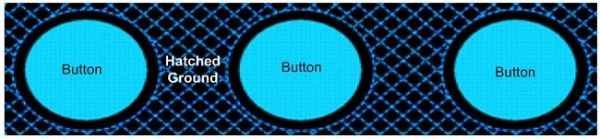

图6：电容式感应按钮的PCB
在图中可以看到，按钮被网状的接地层包围。接地层有助于增强抗干扰能力。网状图案可用于保持传感器的寄生电容处于极低的水平。顾名思义，大多数实施方案中的这种网状结构都接地。较近的地电位距离按钮可以让电力线不用走很长距离就能与地电位融合。对于按钮和滑条来说这样做没有问题，由于这种情况下手指与传感器的距离非常近，因而电力线不需要很长距离的走线。
当使用相同的方法将接近传感器在相同的PCB上进行实施时，根据上面的阐述，结果会显而易见。图5显示了接近传感器的相应实施方法。图4与图6的主要区别在于用保护电极替代网状接地。保护电极是实施接近传感器的关键。
