英特尔(Intel)向来不透露公司的嵌入式绘图处理器(GPU)核内细节，就在前不久举行的年度开发者论坛上却主动深入讲解自家的GPU。HD Graphics 5300是一款衍生于英特尔第八代(Gen 8)处理器绘图架构产品，是在英特尔锁定平板与其他便携设备的Core M系列处理器中工作的。
Core M在CPU核、高速缓存以及GPU之间采用环状总线(ring bus)，每个链接的处理器或高速缓存有专用的本地接口。该环状互连是宽度32-byte的双向数据总线，并有负责request、snoop与acknowledge等不同功能的个别线路，让该款GPU可扮演“一等公民(first-class citizen)”角色。
GTI(graphics technology interface)是该款GPU与处理器SoC其他功能区块之间的网关，有助于CPU核之间、以及可能与其他固定功能组件(如摄影机成像流水线)的沟通；在该款GPU的某些版本，英特尔将经由GTI的写入带宽加倍，并实现了CPU核与GPU之间的一致性共享虚拟内存。

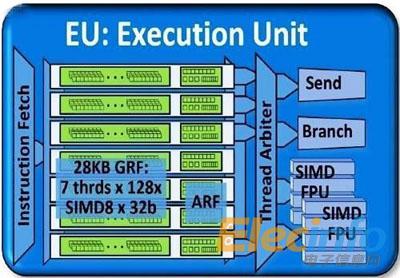

这种架构基于所谓的执行单元(execution units，EUs)，拥有7个线程、每个线程包含128个通用缓存器；EU内的主运算单元是一对SIMD浮点单元(FPU)，同时支持浮点与整数(integer)运算，每个SIMD FPU可在每个周期内同步完成加/乘浮点指令。那些EU呈现被称为子切片(subslice)的丛集化分布，子切片又被进一步丛集化成切片，这些元素就是英特尔用以打造各种衍生产品的模块化功能区块。
