锂电池具有体积密度、能量密度高，并且单节电池电压高达4.2V，因此，在手机、PDA和数码相机等便携电子产品中获得广泛应用。为了保证安全，锂电池在应用中必须配有相应的电池管理电路，从而防止电池的过充电、过放电和过电流。锂电池保护的IC超小封装和很少的外部器件，使得它在单节锂电池保护电路设计中被大量应用。
然而，目前无论是正向(独立开发)还是反向(模仿开发)设计的国产锂电池保护IC由于技术、工艺的原因，实际参数通常都与标准参数有较大差别，在正向设计的IC中尤为突出，因此，测试锂电池保护IC的实际工作参数已经成为必要。目前市场上已经出现了专用的锂电池保护板测试仪，但价格普遍偏高，并且测试时必须先将IC焊接在电路板上。因此，本文中设计了一个简单的测试电路，借助普通的电子仪器就可以完成对锂电池保护IC的测试。
锂电池保护IC的工作原理

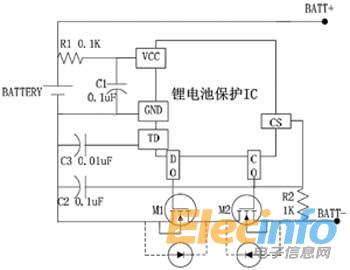

单节锂电池保护IC的应用电路很简单，只需外接2个电阻、2个电容和2个MOSFET，其典型应用电路如图1所示。
图1 锂电池保护IC的典型应用电路
