其实很多时候，对于电路的仿真或测试出现的问题，我们更希望能够实际问题实际分析，然后对症下药来解决电路问题。往往很多工程师在做EMI测试的时候苦于没有相关的测试设备，无法完成对EMI的测试，也不知道如何验证分析的正确与否。本文中针对这个问题提出了一种便捷的解决方案，那就是通过仿真分析提出对策，为实际的整改提供帮助。下面我们将通过2个仿真案例来说明如何对EMI进行仿真。
1、EMI传导中共模转化为差模的原因以及对策

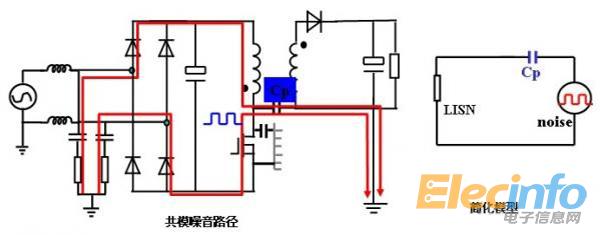

EMI仿真就是电路仿真，主要是模型的建立。(变压器在此例的仿真中，就等效为一个电容)首先来看一下共模路径：
共模路径

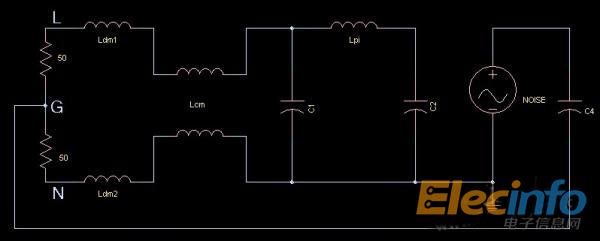

建立如下模型：
建立模型

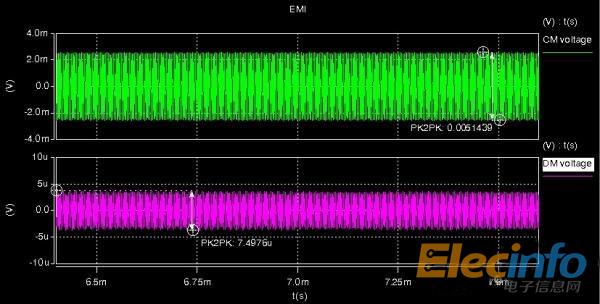

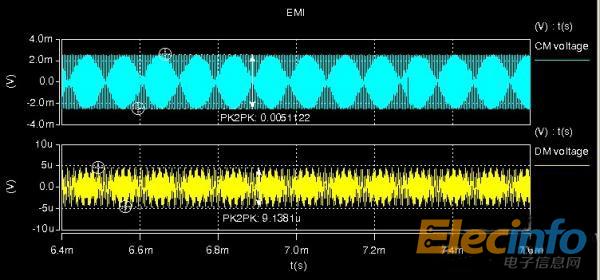

共模电压和差模电压：
共模&差模电压
从以上结果可以看出，Vdm pp=9uV。如果现在加入100uH差模电感，能否降低差模电压呢?我们来看一下实验效果：
实验结果

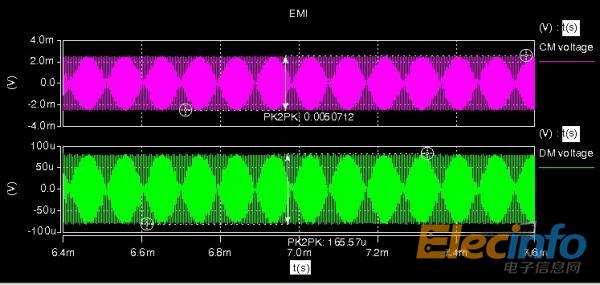

对应的差模电压：
差模电压
差模电压为Vdm pp=166uV，与原来的电压相比变差了。原因是加入差模电感后，导致了L和N的阻抗不一致，共模转化成了差模。这也是在实际会碰到的情况，加入差模滤波器后，差模却变差了。对于这种情况我们可以考虑将差模电感在L、N上对称放置来抑制这种转化。
差模电感对调
差模电压：
仿真结果
