建模不死板!三相SPWM逆变器的仿真

2014-11-11 10:02 来源:电子信息网 作者:娣雾儿

SPWM正弦脉宽调制法逐渐被人们熟悉,此项技术的特点是通用性强,频率固定,控制性能好,消除谐波,设计简单,是一种比较好的波形改善方法。它的出现为中小型逆变器的发展起了重要推动作用。由于大功率装置结构复杂,若直接对装置实验,代价高费时费力,故需要借助计算机的仿真技术,对于装置运行机理、特性及控制方法的有效试验,以预测并且解决问题,缩短研发时间。

三相电压型桥式逆变电路

三相电压型桥式逆变电路如图1所示,电压型三相桥式逆变电路的基本工作方式也是180°导电方式,即每个桥臂的导电角度为180°,同一相上下2个桥臂交替导电,各相开始导电的角度依次相差120°。这样,在任一瞬间,将有3个桥臂同时导通。可能是上面一个臂下面2个臂,也可能是上面两个臂下面一个臂同时导通。因为每次换流都是在同一相上下两个桥臂之间进行的,因此也被称为纵向换流。当urU>uc时,给上桥V1臂以导通信号,给下桥臂V4以关断信号,则U相相对于电源假想中点N’的输出电压uUN'=Ud/2。当urU<uc时,给V4导通,给V1关断,则uUN'=Ud/2。V1和V4的驱动信号始终是互补的。当给V1(V4)加导通信号时,可能是V1(V4)导通,也可能是二极管VD1(VD4)续流导通。

仿真1

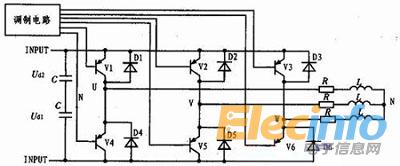

图1 三相桥式逆变电路原理图

1 2 3 4 >
