我们知道占空比这个概念可以用来衡量开关管导通或截至状况。设开关管的导通时间为To，脉冲周期为T，则占空比为To：T，如果占空比为1：1，那么，开关管就处去常开状态，也就是说加在开关管的控制极(一般是基极)的脉冲信号始终是使开关管导通(实际上已经不是脉冲信号了)。实际上从另一个角度来分析：开关管的导通时间与截止时间之比即：Ton：Toff=1：1，所以占空比为50%。这是从另一个角度来说明占空比。占空比可以用来控制LCM的背光亮度，通过调节占空比的值来控制电压的高低，从而调节亮度。这个频率据说在200HZ到1KHZ以内，是可以接受的。频率太高了，会有电磁干扰出现，典型的会干扰到手机听筒，造成电流声；太低了，也会有问题，频率在十几HZ时会导致输入的脉冲经过背光驱动后出来的还是脉冲，而不是直流。

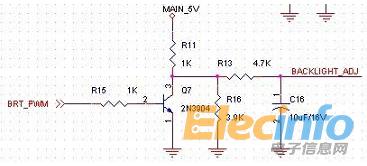

下面我们来说明一下PWM的电路。根据电路图大家可以看出从BRT_PWM输入周期不变的占空比波形来起调节作用，反相控制。即占空比越低，BACKLIGHT_ADJ越高(如果不接三极管，是占空比越高，电压越大)。占空比内为低电平时，Q7截止，MAIN_5V流经R11和R16形成通路，R16端电压形成后开始给并联的C16充电，电压升高;占空比内为高电平时，Q7导通，MAIN_5V流经R11到地通路，此时Q7的上端电压为0.7v低于C16电压，故电容开始放电，电量降低。这是通过调节电容的充放电延迟特性来获得或高或低的电压，从而控制亮度。软件使用时，首先在系统上电时进行MFT PWM的初始化，当设置好所需，即将其写入对应的MFT寄存器中。在程序运行到必要的时候，用软件进行PWM 开始或者停止的控制即可。

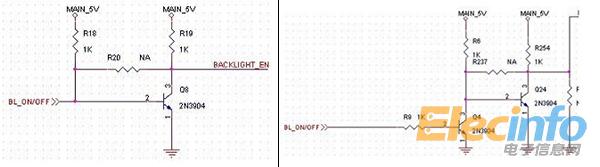

GPIO单相与GPIO双相电路如图所示：下图左图中第一个MAIN_5V供给开关电平提供上拉(即默认电平，它并不影响GPIO的输出电平)，第二个MAIN_5V给输出供电。BL_ON/OFF为高，Q8导通，BACKLIGHT_EN被拉低输出；BL_ON/OFF为低时，Q8截止，BACKLIGHT_EN输出为高。整个一反相控制。如下图右图，只是在单相的基础上添加了一个Q4而已，其它的一样。
GPIO单相与GPIO双相电路
最后经以上电路分析我们可以说当用PWM调节背光时，通过提高PWM频率，比如由之前默认的200Hz提高到20KHz，就可以减少低电闪屏现象。
