信号发生器又称信号源或振荡器，在生产实践和科技领域中有 着广泛的应用。能够产生多种波形，如三角波、锯齿波、矩形波(含方波)、正弦波的电路被称为函数信号发生器。函数信号发生器的实现方法通常是采用分立元件或单片专用集成芯片，但其频率不高，稳定性较差，且不易调试，开发和使用上都受到较大限制。随着可编程逻辑器件(FPGA)的不断发展，直接频率合成 (DDS)技术应用的愈加成熟，利用DDS原理在FP-GA平台上开发高性能的多种波形信号发生器与基于DDS芯片的信号发生器相比，成本更低，操作更加灵活，而且还能根据要求在线更新配置，系统开发趋于软件化、自定义化。本文研究了基于FPGA的DDS信号发生器设计，实现了满足预定指标的多波形输出。
1 DDS基本原理

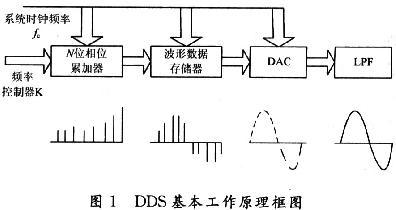

DDS建立在采样定理基础上，首先对需要产生的波形进行采样，将采样值数字化后存入存储器作为查找表，然后通过查表读取数据，再经D/A转换器转换为模拟量，将保存的波形重新合成出来。DDS基本原理框图如图1所示。
除了滤波器(LPF)之外，DDS系统都是通过数字集成电路实现的，易于集成和小型化。系统的参考时钟源通常是一个具有高稳定性的晶体振荡器，为各组成部分提供同步时钟。频率控制字(FSW)实际上是相位增量值(二进制编码)作为相位累加器的累加值。相位累加器在每一个参考时钟脉冲输入时，累加一次频率 字，其输出相应增加一个步长的相位增量。由于相位累加器的输出连接在波形存储器(ROM)的地址线上，因此其输出的改变就相当于查表。这样就可以通过查表 把存储在波形存储器内的波形抽样值(二进制编码)查找出来。ROM的输出送到D/A转换器，经D/A转换器转换成模拟量输出。
2 系统总体方案设计

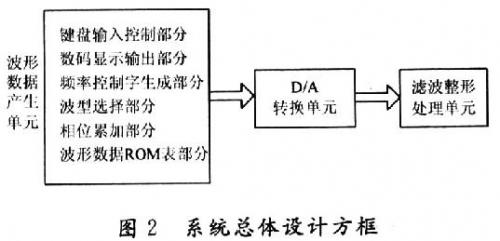

该设计以FPGA开发平台为核心，将各波形的幅值/相位量化数据存储在ROM内，按照设定频率，以相应频率控制字k为步进，对相位进行累加，以累加相位值作为地址码读取存放在存储器内的波形数据，经D/A转换和幅度控制、滤波即可得到所需波形。波形发生器采取全数字化结构，用硬件描述语言Verilog 设计实现其频率可调可显示。经开发平台的D/A转化和外加滤波整形处理波形数据，理论上能够实现任意频率的各种波形。系统总体设计方框图如图2所示。
系统按工作原理和控制对象的先后分为三个功能单元：波形数据产生单元、D/A转化单元和滤波整形处理单元。波形数据产生单元除具有波形数据输出功能外，还有频率设置和输出显示功能。波形信号频率可设置范围为0～99 999 999 Hz，系统时钟采用外接晶体振荡器40 MHz时钟脉冲，频率稳定度优于10-4输出采用8位LED数码循环动态显示。D/A转换单元负责对从ROM表里读取的波形数据进行D/A转换，对D/A 转换器件的选用从建立时间、位数、转化误差和转换时间等四个方面考虑。滤波整形处理单元完成对D/A转换的模拟波进行平滑，滤除杂波和高频干扰，补偿频带 损耗和幅度损失，最终输出低误差、高质量、满足题设要求的波形。
