1、 引言
随着电源可靠性评估的不断发展,使用特定环路分析仪器进行环路稳定性测试成为目前唯一必不可少的要求。但是,在实际开发过程中,工程师们常常在环路稳定性功能调试上面花费太多的时间。例如,使用有源钳位转换器时,我们总是会碰到环路稳定性问题,因为很难在大信号负载动态和小信号环路稳定性之间实现一种较好的平衡,特别是在峰值电流控制模式下更是如此。在大信号负载动态优化方面,MOS电压应力有巨大的影响力。为了获得较好的优化,工程师们通常会花费大量的时间重复调试环路稳定性。
由于其小信号模型并不准确,因此对于这种计算方法是否适用于实际测量存在争议,但是如果可以得到准确的小信号模型,则这个问题便可以迎刃而解。
本文的目标是建立一个计算平台,根据UCC289X应用所使用有源钳位正向转换器的改进型CCM小信号模型来验证环路稳定性。图1显示了实际EVM验证举例,另外,本文还将为你提供许多比较数据。最后,经过证明,使用UCC289X应用时,环路稳定性计算对于开发期间的实际设计和调试都非常有用。
2、 功率级传输函数计算

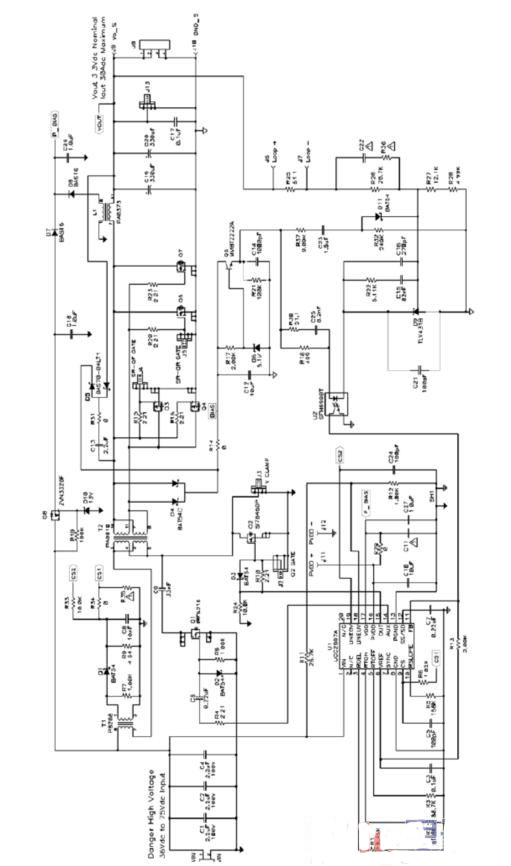

请参见图1所示原理图的BOM。下表列出了功率级参数。
功率级参数的定义参数数值
输入与输出规范
输入电压Vin48
输出电压Vo3.3
输出电流I负载30
变压器匝比(Ns/Np)N0.1667
电源转换效率ή0.9
最大占空比设置Dmax0.65
运行时间T4u
输出级参数
输出电感L2u
输出电感的等效电阻RL5m
输出电容(两个并联330u)C660u
输出电容 ESRRc5m
一次谐振参数
磁化电感Lm100u
谐振电容Cc40n
Fsw 下的等效有源电阻Rw1
一次侧电流检测电路参数
检测电阻Rs4.64
电流电感器Nt100
UCC289X 斜率参数
电阻1 的斜率补偿Rslope158K
电阻2 的斜率补偿Rf1.82K
