Cadence FPGA System Planner(FSP)是一款完整性高的FPGA-PCB系统化协同设计工具。此次主要为大家介绍FPGA System Planner的基本情况，详见原文。
在较新的FPGA设计中几乎有超过千个可编程的I/O引脚，若再包含多个FPGA时，工程师就会遇到初期规划I/O引脚，并配合后期layout placement时该如何最佳化的瓶颈及困难。Cadence OrCAD and Allegro FPGA System Planner便可满足较复杂的设计及在设计初级产生最佳的I/O引脚规划，并可透过FSP做系统化的设计规划，同时整合logic、schematic、PCB同步规划单个或多个FPGA pin的最佳化及layout placement，借由整合式的界面以减少重复在design及PCB Layout的测试及修正的过程及沟通时间，甚至透过最佳化的pin mapping、placement后可节省更多的走线空间或叠构，FSP不仅能加快产品上市时间，还能够节省设计成本。
Specifying Design Intent

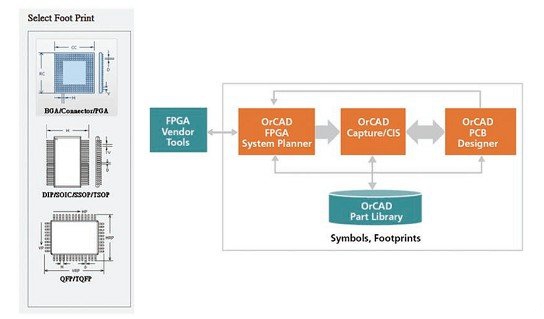

在FSP整合工具内可直接由零件库选取要摆放的零件，而这些零件可直接使用PCB内的包装，预先让我们同步规划FPGA设计及在PCB的placement。
