2 MicroBlaze的系统硬件配置和Simulink接收块的搭建
2.1 MicroBlaze和系统设计
Xilinx公司的MicroBlaze嵌入式软核是业界优秀的32位软处理器IP核之一，它支持CroConnect总线标准设计集合，具有兼容性和重复利用性，最精简的核只需要400个左右的Slice，MicroBlaze软核内部采用哈佛结构的32位指令和数据总线，便于各个外设和它们之间的信号传输及相应的控制，它有下面的几种互联总线：
(1)处理器本地总线(PLB)。可以将多个PLB主设备和PLB从设备连接到整个的PLB系统中。
(2)高速的本地存储器总线(LMB)。用来取RAM块的同步总线。
(3)XCL总线。是一个高性能的外部内存访问总线。

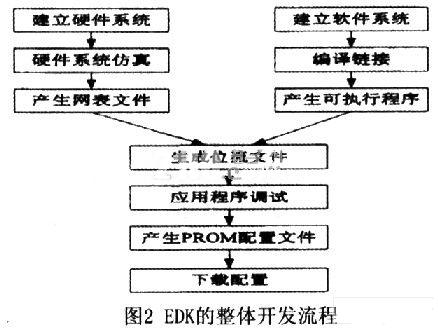

(4)FSL总线。用于点对点的单向通信总线。使整个系统的软硬件设计，包括系统硬件平台的搭建，驱动程序的配置，Xilkernel操作系统内的核参数配置，软件库的设置，文件系统的生成及外设控制芯片接口配置都可以在EDK(Embedded Development Kit)内完成。EDK的整体开发流程如图2所示。
(1)在EDK的集成开发环境XPS(Xilinx Platform. Studio)中，处理器功能单元，系统外围总线结构，终端外设以及相应的地址映射和默认的驱动等都可以在BSB(Base System Builder)中完成。在Microblaze系统的基本构建中其主要设置如下：使用Single Processor System系统，Local Memory为16k，系统时钟频率为62.5MHz，定时器和以太网中断必须连接到处理器的中断控制器上，另外，本设计还用到的GIOP、 Ethernet MAC、DDR、SDRAM控制器等，其间用到的IP驱动，都是用xilinx提供IP的自带默认的相应驱动。
(2)最后XPS自动生成微处理器硬件规范MHS(Microprocessor Hardware SpecificaTIon)和描述软件系统结构的微处理器软件规范MSS(Micro-processor Software Specification)文件以及一些相关的文件。这些文件都可以手动进行修改，从而是使整个系统更加的优化。
(3)生成的系统最后生成bit文件，把其文件下载到目标板子上。
