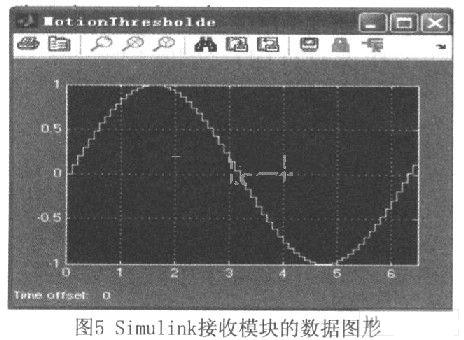

Simulink中用TCP/IP模块，remote address参数设定为(211、80、192、237)，端口设定为80，即与IP4_ADDR(&ipaddr，211，80，l92，237)和 address.sin port="htons"(80)设为一致，这样就保证了接收与发送网络地址和端口的一致性，保证数据传输的可实现性。设计发送的数据为：t=0：0.25：10，Y=sin(2*pi/10*t)，数据列表如下：
4 结论
本文研究了TCP/IP通信协议在Xilinx公司FPGA上的实现，介绍了其软硬件的系统组成及原理，通过建立一个例子加以说明和应用这个设计平台，证明了此平台设计可行性，并且完成了FPGA与Matlab的通信，为数据的实时显示及实时控制提供了很好的平台和设计方法，本设计也完成了 CPU软核设计的实现，其功能可根据需要进行定制，非常灵活，不但引入了软核处理器和嵌入式操作系统Xilkernel，而且应用了Lw-IP_300b 栈，使用大量的IP核，这样大大降低了系统平台的复杂度，缩短了开发的周期，其软硬件部分的设计分离的设计架构，使得整个系统修改和重构更加方便，真正实现了所谓的片上系统。而本设计采用Matlab接收数据，并且可利用其强大的数据采集、处理、仿真、实时动态显示的功能来更好完成数据分析研究。
