主要介绍基于现场可编程门阵列(Field Programmable Gate Array，FPGA)及EDA方法学的永磁无刷直流电机控制系统的电子电路设计。FPGA是一种高密度可编程逻辑器件，其逻辑功能的实现是通过把设计生成的数据文件配置进芯片内部的静态配置数据存储器(SRAM)来完成的，具有可重复编程性，可以灵活实现各种逻辑功能。
与ASIC不同的是，PCA本身只是标准的单元阵列，没有一般IC所具有的功能，但用户可以根据需要，通过专门的布局布线工具对其内部进行重新编程，在最短的时间内设计出自己专用的集成电路，从而大大提高了产品的竞争力。由于它以纯硬件的方式进行并行处理，而且不占用CPU资源，所以可以使系统达到很高的性能。这种新的设计方法可以把A/D接口、驱动器接口、通信接口集成在一块芯片上，同时在算法上完成位置、速度甚至电流算法，从而实现真正的片上可编程系统(SoPC)。这将成为下一代高性能伺服控制器集成化设计的一个趋势。
下面针对永磁无刷直流电机模块化设计的思想，介绍基于FPGA的控制系统的电子电路设计方法，其控制系统结构如图1所示。

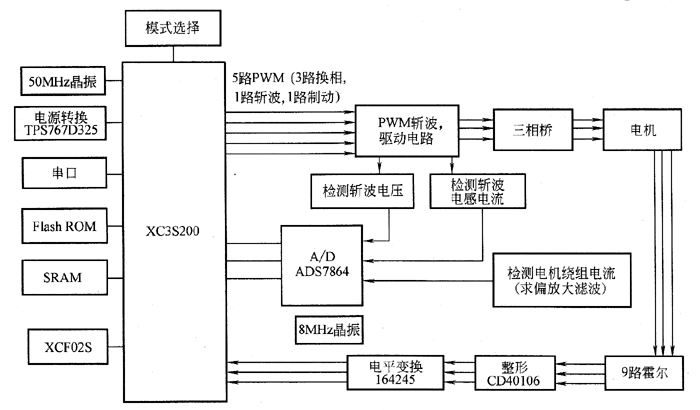

图1 控制系统结构图
电路由电源模块，电压转化模块，FPCA模块，驱动电路模块，斩波电流、电压检测模块，绕组电流检测模块，A/D模块，通信模块，外扩存储器模块等部分组成。
首先，由FPGA产生5路PWM波，其中3路用于永磁无刷直流电机换相，1路用于斩波，另1路用于再生能耗调节制动电流。三相换相PWM经驱动电路控制电机的换相，这3路PWM只用于换相不进行调制，由斩波环节进行调制。
