前几天用示波器测试电表的一个管脚波形，因此需要将示波器的接地夹和电表的地线连接起来，但是当示波器接地夹连接上电表地的时候，示波器接地夹和电表地之间出现了很大的火花，接着电表无显示。事后分析，发现电表的地平面和电表输入的零线端是导通的，而我们可能将电表的零线接为了火线，导致悲剧的发生。整个过程和连接方法就像下面这张图一样。

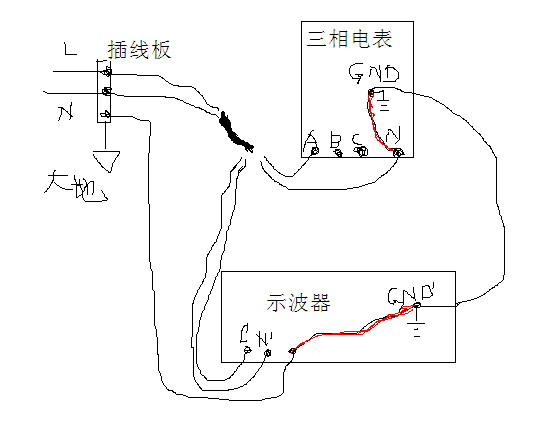

浮地测试示意图
上面这张图就是浮地测试示意图。从上图可以看到三相电表连接了两个端子，而示波器连接了三个端子。我们测试的时候需要将示波器和电表进行共地，因此将示波器和电表的地进行短接，而示波器的地又通过三孔插头的第三个引脚和插线板的大地连接起来，因此整个测试系统的地就是大地。连线方面，电表的连线端子A和N连接到了插线板的L和N脚，由于插头插反就可能造成接线板的L引脚连接到了三相电表的N引脚，而三相电表的N引脚实际上就是大地。因此这种接线方式就可能造成L和大地直接短接，从而使示波器以及三相电表内部的红线部分有大电流流过，由于红线部分为设备内部走线，线径可能很细会造成线路烧毁。
造成这个问题最主要的原因就是三相电表的强电输入端子直接和设备的地平面连接起来没有隔离。这种方式可以提高无接地设备的EMC性能，但是对于测试来讲，不注意就可能烧毁设备。
针对这种情况的解决方法有以下几点：
首先测试时示波器通过双孔插线板接电，让示波器的GND不和大地相连。需要注意的是这种方法在测试的时候人手不要去触摸设备上的任何金属部分，无论强电还是弱电，因为系统可能是浮于高压之上的。
其次测试之前用万用表测试示波器和待测设备的地之间的直流电位差和交流电位差，根据电位差选择测试方案。
最后插线板前挂接一个隔离变压器将整个系统和大地隔离。
