在医疗设备行业中，移动和无线医疗设备的应用、种类和数量正在突飞猛进的增长1，为电池供电医疗设备(Battery Powered Medical Devices，BPMD)提供新的、更为精确的耗电量分析方法已经迫在眉睫。
传统方法和测试挑战
常见的 BPMD 耗电量分析方法要求设计工程师集成多个仪器和各种外部电路。通常使用示波器、数字万用表或数字化仪执行测量。这些测试设备通常是双通道，分别测量电压和电流，电流测量时也会借助分流器，同时使用电源或电池对被测医疗设备供电。在测量的时候，需要采取一定手段来控制医疗设备，使其处于不同的工作状态，并控制仪器对电流、电压、功率等数据进行测试、分析和校正。测试的过程可以是手动控制，但更多是将仪器连接到计算机，通过编写软件来控制测试，获得测试结果并进行分析。在被测件每个工作状态下，都会获得一组相关的电压参数和电流波形的文件。设计人员进一步对这些数据进行分析，以确定BPMD 每个工作状态下的耗电量。

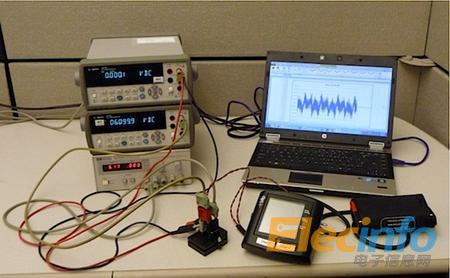

图 1 被测件在休眠状态下电流测量的传统设置
传统方法所获得的信息是非常有限的，而且测量的精度也可能是个大问题。以下列举了其中的几个重要的原因：
1. 示波器、数字化仪等设备测量动态电流，虽然有很高的采样率，但电流测量的精度非常有限，而且还需要借助电流探讨或电流传感器。BPMD在休眠状态的工作电流只有微安极甚至更低，而工作状态的电流可以达到百毫安甚至更高。对如此高的动态范围的工作电流进行表征，示波器或数字化仪加电流传感器的方案显然是无法胜任的。
2. 数字万用表虽然对静态的工作电流有非常高的测量精度，但由于速度很慢，无法快速测量动态的电流，例如BPMD从休眠模式下的低电流状态瞬间转换到工作模式下峰值电流工作状态时的信息。
3. BPMD 耗电量是动态变化的，这使表征工作变得更加复杂。
总之，利用传统的手段只能进行简单的耗电量分析，它无法帮助您深入了解和分析BPMD设计，对此进行有效的改进，以便提高可靠性和优化电池使用寿命。
一体化的解决方案
一体化的解决方案不止是帮助您节省集成系统的时间和成本， 它更可以提高测量精度，并对测量数据进行全面而细致的分析，无需集成多台仪器和编程。您可以专注于分析更有价值的结果，充满信心地修改设计，以开发出更可靠、更节能的 BPMD。
新的一台化测量方案采用了配置安捷伦N6781A SMU数字源表模块的安捷伦N6705B直流电源分析仪，在安捷伦14585A耗电量分析软件的辅助下，对BPMD 耗电量进行精密和分析。这套配置是标准仪器，以大量应用在手机、蓝牙及各种器件的精密耗电分析。它可以同时对被测件提供最高20W的供电，并精确测量电压和电流。这样就构成了供电、电压测量、静态和动态电流测量、功率测量的一体化解决方案，无需外部的设备或电流传感器。
结合测量功能与内置的数据记录仪功能，可以捕获随时间变化的电压、电流和功率。这样不仅可以获得 BPMD不同工作状态下的工作特性，还能精确计算 BPMD 的电池耗电量(Ah)。这种方案极大地简化了 BPMD 耗电量测量与分析。以下这个实例，就是对全球首个 Wi-Fi 血压监测系统(blip)进行表征的结果。
图2

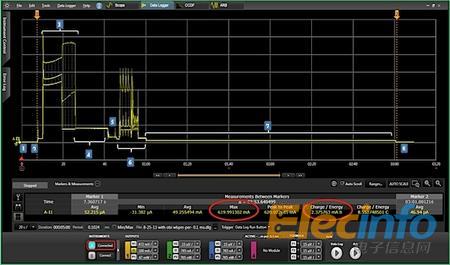

图 2 blip 无线血压周期：1) 初始睡眠模式，2) 按下测量血压(BP)按钮，3) 向血压袖带充气，4) 测量血压，5) 将信息传递至Wi-Fi模块，6) 通过 Wi-Fi 把血压测量信息发送至网络，7) 显示血压测量结果，8) 返回睡眠模式。设置游标，捕获完整测量周期内的信息。血压工作过程中值电流为 619mA。整个周期消耗的电池容量是 2.37mAh。
