如果您从事汽车电子产品的开发和测试，有两个汽车行业的测试标准您肯定不会陌生，那就是ISO16750-2 和ISO7637。 ISO 16750-2 标准应用于汽车电气与电子的多种设备实现干扰，并进行测试。在这篇文章中，我将介绍如果实现最为便利的ISO16750-2方法。
在汽车电器或电子产品完成研发后，在交付生产之前要经过严格的测试，其中的一些产品就用必须通过ISO16750-2全兼容的测试。这就需要厂家将产品的样本交付给全兼容的测式机构，通过他们的测试合格后，才能获得市场上销售的通行证。但这一过程通常是费时、费力的。如果未能通过兼容性的测试，就需要研发工程来对产品进行改进。
但问题是，在产品改进后，产品是否能通过测试，作为产品的开发者可能也心里没谱。一个非常有效的方法， 就是在实验室中构建一个实验条件，来完成ISO16750-2 标准的预兼容测试。并且，可以对产品设计过程中的每一个改进方案，都可以立即通过测试，获得改进后的结果。这样，不仅可以省去大量的费用和时间，也可以大幅度提升产品设计的可靠性。
如果需要在实验室中构建这样一个测试环境，价格不菲。而且这个实验环境通常只是提供标准的模板，而且无法模拟研发过程中需要模拟不同电压瞬变现象，因此，它不适合研发环境。在之前的文章中(神奇的电源快速编程能力应用)，我们谈到了利用N6705B 直流电源分析仪的快速上/下编程和大功率任意波形能力，来产生电压的瞬变波形。而最新的N7900系列APS电源，不仅速度更快、功率更大，而且还有许多强大的功能。
无论是在N7605B直流电源分析仪还是APS系列先进电源系统， 都具有非常出色的大功率任意波形输出能力， 而任意波形的编辑工具就是14585A 控制和分析软件。 这套软件过去只支持N6705B。 通过前一段时间的升级，现在已经可以支持APS电源了， 从而使工程师无需编程即可快速执行复杂的上电相关测试。N7900A APS 能够提供更大的功率输出和更快的输出瞬变速率，生产的电压或电流的任意波形为 64,000点，适用范围非常广阔，它不仅可以输出一些ISO16750-2 和ISO7637 的电压瞬变波形， 还可以输出实际测试过程中需要的任意波形。14585A 具有非常完整的任意波形(ARB)波形库，使您可以导入和编辑任意波形文件。您也可以使用示波器捕获实际的起动波形曲线，创建任意波波形的数学表达式。最重要的是，您可以将独立的任意波形进行组合和排序，构成更大、更复杂的大功率任意波形序列。这对于创建各种汽车电气设备干扰特别重要。

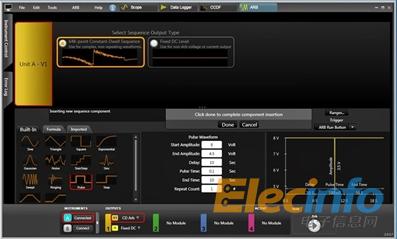

现在，我们来看看如何利用 14585A 软件来生成ISO16750-2的电压瞬变波形。我按照从简单的开始，再到更为复杂的测试波形。第一个测试波形是ISO16750-2 中的“4.5.1 电源电压瞬态压降”波形模板。它仿真的是电气负载突然短路，而后保险丝熔断产生了 0.1 秒压降。在本测试中，我使用了14565A软件中 预定义的脉冲任意波形。 如图 1 14545A 配置屏幕显示的设置。

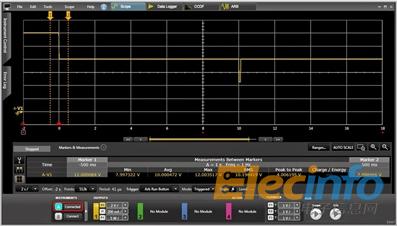

ISO 16750-2 4.5.1 标准要求上升时间和下降时间小于 10 毫秒。N7951A 20 V APS 可提供大约 0.4 毫秒的下降时间和上升时间，如果需要，我还可以调整电压瞬变的上升时间和下降时间，或是使用斜波模板的任意波形，并输入斜波上升和下降时间进行设置。瞬态压降结果在 14585A 示波器工作模式中显示出来。如图 2。
(未完待续)
