在DC到低频传感器信号调节应用中，仅仅依靠仪表放大器的共模抑制比(CMRR)并不足以在恶劣的工业使用环境中提供良好的噪声抑制。要想避免多余噪声信号的传播，对仪表放大器输入端低通滤波器中各组件进行正确的匹配和调节至关重要。由此才能让内部电磁干扰/无线电频率干扰(EMI/RFI)滤波和 CMRR共同作用，降低其他噪声，从而达到可以接受的信噪比(SNR)。本文就将利用调节滤波器各组件这一方法来提高降噪效果。
例如，请思考图1所示低通滤波器实施。电阻传感器通过一个低通滤波器网络差动连接至一个高阻抗仪表放大器，而低通滤波器网络由RSX和CCM组成。理想情况下，如果每条输入支线的CCM都完全匹配，则两个输入端共有的噪声量将在到达INA输入端以前得到相应的降低。
图1 共模输入滤波

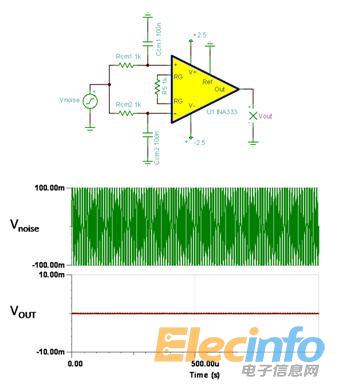

共模滤波器电容(Ccm)完全匹配时，噪声几乎被彻底消除。图2显示了TINASPICE仿真的这一结果，其将一个100mVpp、100kHz的共模误差信号注入到INA333输入端。
图2 INA333共模滤波的完全输入RC匹配举例仿真

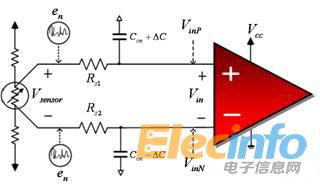

这种方法存在的问题是现货电容都有一个5%到10%的典型容差，这就是说如果每条支线的CCM反向不匹配，总差动容差便会高达20%。图3更好地表示了这种电容不匹配，同时还显示了电阻传感器输出端的共模噪声输入(eN)情况。
图3 RC不匹配和共模噪声注入共模滤波
这种输入不匹配(∆C)形成截止频率误差，使共模噪声eN差动进入INA输入，之后被增益输出，成为误差电压。方程式1-3显示了到达输入端的共模噪声量：
假设传感器信号Vsensor的频率远低于所有共模滤波器的噪声截止频率(即fC≥100*fsensor)，并且RS1=RS2，则转换为差动噪声信号(eIN)并成为VIN组成部分的共模噪声信号(eN)大小为：
方程式4进一步表明，通过向INA333注入一个100mVpp、100kHz共模误差信号，且1.6kHz滤波器截止频率RC不匹配为10%时，其所产生的误差如下：

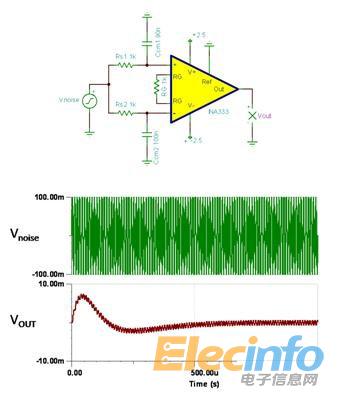

图4 共模滤波器RC不匹配引起的INA333输出误差仿真(增益为101)
