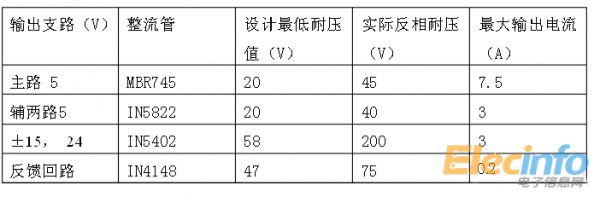

设计输出整流滤波电源，其整流管选择恢复速度高的肖特基整流管，具体的选择是依据各路的输出电压水平和输出电流容量，整流管的额定工作电流至少为该支路最大输出电流的三倍以上，管子的反向耐压也需要在最低耐压值的基础上留够裕量。本文就将解析其具体电路应用方案。

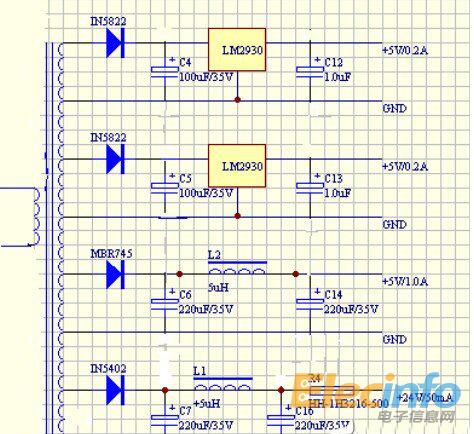

电路分析：主路采用π型滤波电路，电容取 220μF/35V，电感为5.6μH，两个辅路 5V，±15V支路采用LM29系列低压差三端稳压器，就可以有效地减小主路负载变化时对辅路的影响。24V支路采用π型滤波电路并串连磁珠防止外界的高频干扰。
