5 实验结果

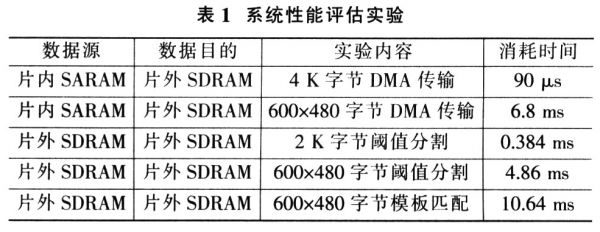

为验证该系统的通用性与实时性，将其应用于某型号贴片机的器件检测中，并进行以下3个实验：DMA方式下大容量数据传输实验，阈值分割测试实验和模板匹配测试实验。其中DMA方式下大容量数据传输实验，通过DMA方式将片内数据传输至片外SDRAM内部，图像大小为600×480字节。阈值分割和模板匹配实验则直接读取片外SDRAM中的图像数据，并对图像分别进行阈值分割和8×8模板匹配实验，图像处理算法采用TI公司图像处理库甬数。IMG threshold()和IMG_mad_8×8()。设置DSP运行时钟为208 MHz，采用定时器0计时，DMA通道选用通道0，图像数据大小为600×480字节。实验结果如表1所示。
6 结论
系统能够满足600×480面阵CCD和普通线阵CCD传感器对系统处理能力的需要，具有较强的通过性和实时性。其设计创新之处在于，充分运用DSP的强大运算能力和灵活的寻址方式，结合FPGA在通用接口设计和简单信号处理速度方面的优点，采用基于DSP/BIOS的软件架构，使得系统集成度高，功耗低，具备更高的实时性和可移植性。
