从事电源行业的朋友都知道，对于低成本、低功率的多路输出电源，其技术规格书常常显示为了维持调整率，必须为其中一路或多路输出施加最小负载。到底这是为什么？本文小编就将举例说明这一问题。

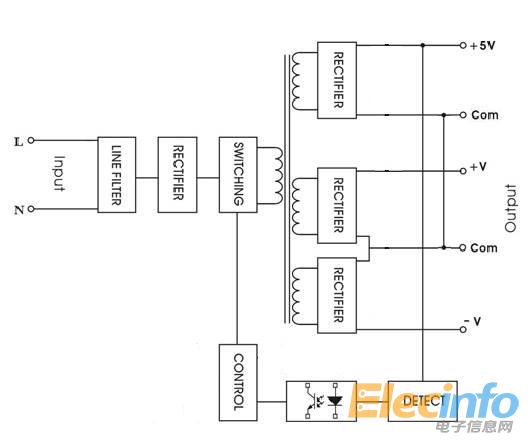

下图是一个简单的三路输出电源工作原理图：
Input——输入；Output——输出；Line filter——输入滤波电路；Rectifier——整流电路；Switching——开关电路；Control——控制电路；Detect——输出检测
在该图的中部靠右侧是变压器的三个输出绕组。
在输出1(+5V)上，变压器的输出得到整流并滤波，从而提供稳定的直流输出。如果该输出电压不在设定电压的水平，比如由于负载变化导致，电源将自动校正。实现这一功能的过程为，首先检测输出电压，将其与内部参考电压进行对比，然后通过光电耦合器将信号反馈至控制电路。该控制电路将相应的调节变换器的脉冲宽度。该路输出的调整率通常为1%至2%。然而，在输出2和3(+V和-V)上，可以发现并没有反馈至控制电路。这些输出称为“半调节”输出。例如，如果输出2的负载增加，则输出将略微降低，但不提供任何自动校正。该压降在规格书中表示为负载调整率，通常为3%至5%。
关于最低负载，如果输出1上的负载很小或完全空载，则输出将仍然保持在设定电压，但开关变换器脉冲宽度将变得极小。输出2和3上的输出电压由于脉冲宽度极窄而大幅度降低，特别是当输出负载为满载时，12V的输出电压可能降至8V；相反，如果对输出1施加满载，但输出2和3不施加任何负载，则2和3上的电压将上升，从而12V的输出可能会超过14V。
输出1上的负载变化对“半调节”的输出2和3的效应在很多场合中都称为“交叉调整率”特性。
