共发射极放大电路有着不可避免的输出阻抗高、易受负载所接电路影响的缺点。因此我们在设计电路的时候必须对输出进行强化，即降低输出阻抗。进而引出了射极跟随器，它可用在驱动电机和扬声器等阻抗低的负载电路上。本文主要说明它的性能和应用。

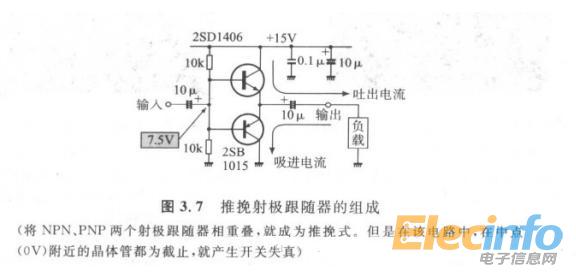

我们能够了解射极跟随器对电流有很强的放大作用，而且输入和输出相位相同。在使用发射极负载电阻RE的射极跟随器，在取出很大电流(接上阻抗低的负载)时，输出波形的负侧截去，根据这种情况进而引入了推挽型射极跟随器。如图：
根据上图的示意我们可以了解到在中间0V附近时，两个晶体管都处在截止状态，就会出现交越失真，为了克服这种情况，给两个晶体管的基极-发射极之间加上两个二极管从而产生0.6V的补偿压降以取消晶体管的盲区。但是这种加入补偿压降的推挽型射极跟随器受温度影响很大，原因是晶体管VBE的值具有温度越高就越小的负温度系数。当温度升高时，VBE减少，但二极管流动的电流变化不大，这样就进一步增加了集电极电流。接入如果有一个动态的补偿电压，就解决了这个问题，进而引入了热耦合电路，如图：
在设计电源的电路中，我们可能需要更大的电流，像射极跟随器这种电路就不能满足我们的需要，这时我们就会考虑增大晶体管的hFE，这里就提出了达林顿连接，利用达林顿连接能够以较小的基极电流控制大电流。但是像达林顿连接随着集电极电流的大小变化，射极跟随器的电流放大度发生了变化器结果是增大了失真。于是，我们往往会采用并联连接，这样每个晶体管的输出电流大幅度地减少。使得每一个晶体管的发热量也大幅度地减少了，电路变得稳定。
