在电源电路设计中，一般晶体管放大电路多采用共发射极放大电路，然而该电路有一些缺点，如：输出阻抗高，容易受到负载所接的电路的影响。因此，在构成放大电路时，必须对输出进行强化，即降低输出阻抗。进而引出了射极跟随器，它可用在驱动电机和扬声器等阻抗低的负载电路上。小编今天就将分享一种实用电路——晶体管放大电路之负载。
这里主要说明它的性能和应用，电路的设计会另外说明。

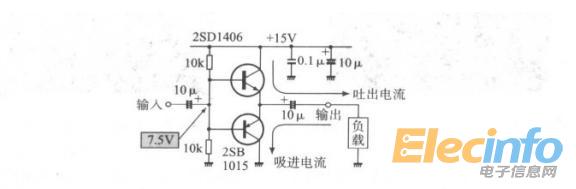

射极跟随器对电压没有放大作用，但是对电流有很强的放大，而且输入和输出相位相同。在使用发射极负载电阻RE的射极跟随器，在取出很大电流(接上阻抗低的负载)时，输出波形的负侧截去，根据这种情况进而引入了推挽型射极跟随器。如下图：
但是在中间0V附近时，两个晶体管都处在截止状态，就会出现交越失真，为了克服这种情况，给两个晶体管的基极-发射极之间加上两个二极管从而产生0.6V的补偿压降以取消晶体管的盲区。
但是这种加入补偿压降的推挽型射极跟随器受温度影响很大，原因：晶体管VBE的值具有温度越高就越小的负温度系数。当温度升高时，VBE减少，但二极管流动的电流变化不大，这样就进一步增加了集电极电流。接入如果有一个动态的补偿电压，就解决了这个问题，进而引入了热耦合电路，如下图所示：
