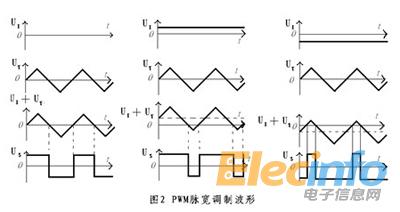

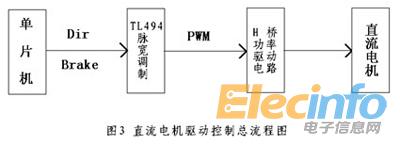

直流电机驱动控制电路分为控制信号电路、脉宽调制电路、驱动信号放大电路、H桥功率驱动电路等部分，控制总流程如图3所示。
由图3可以看出，首先由单片机发出电机逻辑控制信号，主要包括电机运转方向信号Dir，电机调速信号PWM及电机制动信号Brake，然后由TL494进行脉宽调制，其输出信号驱动H桥功率电路来驱动直流电机。其中H桥是由4个大功率增强型场效应管构成的，其作用是改变电机的转向，并对驱动信号进行放大。
TL494脉冲宽度调制电路

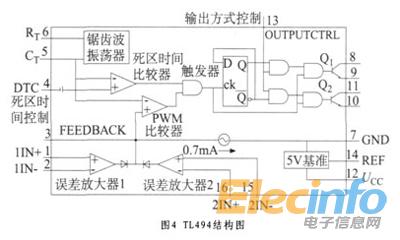

在实现电机PWM控制的电路中，本系统选用TL494芯片，其内部电路由基准电压产生电路、振荡电路、间歇期调整电路、两个误差放大器、脉宽调制比较器以及输出电路等组成。共16个管脚，其功能结构如图4所示。
TL494芯片广泛应用于单端正激双管式、半桥式、全桥式开关电源。集成了全部的脉宽调制电路。片内置线性锯齿波振荡器，外置振荡元件仅两个(一个电阻和一个电容)。内置误差放大器。内止5V参考基准电压源。可调整死区时间。内置功率晶体管可提供500mA的驱动能力。推或拉两种输出方式。
